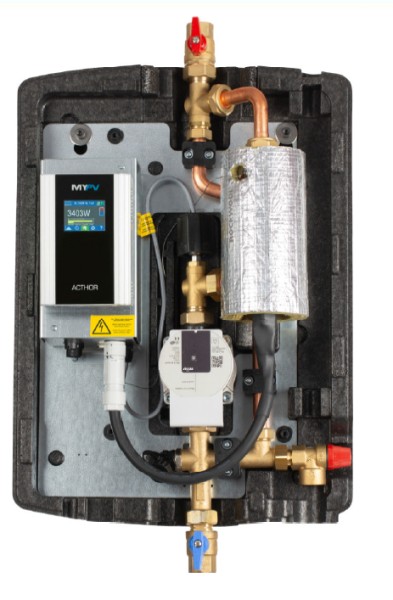

tubra®-eTherm ACTHOR9s Hydraulikeinheit mit integriertem AC-THOR 9s

Die Station zur Speicherung überschüssiger elektrischer Energie als
Wärme im Puffer- oder Brauchwasserspeicher
• Systemoffen mit Modbus TCP für Wechselrichter, Batterien,
Smart Meter und Haus-Energiemanagement Systeme HEMS
• Ein Systemregler für Datenaustausch, Leistungsregelung sowie
Ladetemperaturregelung durch den AC·Thor 9s von MYPV
• Stufenlose Leistungsmodulation gemäß VDI-Richtlinien und
elektromagnetische Verträglichkeit => CE-zertifiziert
• Vollständige Durchladung des Speichers, damit Nutzung der gesamten
Speicherkapazität
• Steckerfertig – Plug and Play
• 5-poliger Netzstecker
• RJ45 Stecker für ModBus TCP
• Komplett vormontiert mit 9 kW Heizstab, 3 Sensoren, Druckschalter
und PWM gesteuerter Ladepumpe
• Verschiedene Zusatzfunktionen, z.B. integrierte Nachheizoption
zur Komfortsicherung

• MYPV AC·Thor 9s mit Farbdisplay
• vorkonfiguriert für Schichtbeladung
• Einsetzbar für flexible Stromtarife, wegen direkter
Kommunikation mit PV-Anlage
• Einzelne Station: stufenlose Modulation von 0 – 9 kW
• Erweiterbar als Kaskade zu 18 kW mit zusätzlicher
eTherm C9+
• Weitere Kaskadierung möglich, da mehrere AC·Thor 9s
in ein PV-System eingebunden werden können

• Der AC·Thor 9s kommuiziert mit dem PV-System bezüglich
verfügbaren Überschuss und steuert mit seiner
Leistungselektronik den Heizstab stufenlos von 0 bis 9000 W an
• Die Pumpe startet und reguliert ihre Drehzahl um den Speicher
mit einer konstanten Ladetemperatur von 70°C (einstellbar von
30 – 70 °C) zu beladen
• Dies geschieht unabhängig von der Heizleistung, sprich sowohl
bei kleinen als auch großen Leistungen (Überschüssen) wird
gezielt beladen
• Die Beheizung wird unterbrochen wenn:
• Der Speicher durchgeladen ist => Puffer unten > 70°C
(Einstellbar) gemessen am Speicherfühler unten
• Das Elektro-Heizelement zu heiß wird > 85°C
• Leistung wird runtermoduliert in diesem Fall

Konnektivität des AC·Thor 9s zu vielen verschiedenen Systemen
• MYPV bietet einfache Übersicht mit Kurzanleitungen unter
folgender Internetseite:
https://www.my-pv.com/de/info/kompatible-hersteller/
• Dort kann mit Hilfe einer Schnellsuche der jeweilige
Hersteller rausgesucht und die entsprechend benötigte
Konfiguration betrachtet werden
